产品简介

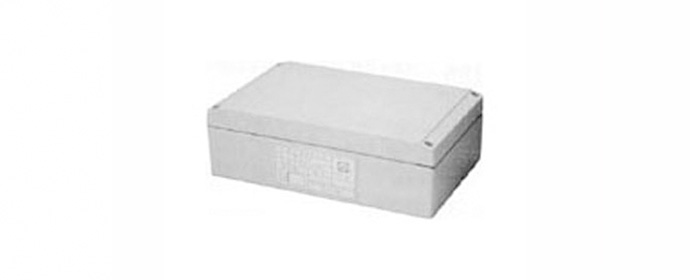

GF-3A是我厂最近推出新的产品，该产品是采用先进的高精度，低漂移模拟器件研究的新一代转换放大器。该产品适用于机械量的测量，例如：力，重量，压力，应变等。通过对在板上的短路插头和电位器的调整，精度可达到0.1%。该产品有如下特点：

· 铝合金外壳、美观、坚固

· 测量准确，性能稳定可靠

· 使用和维护方便

· 配有3位显示功能，可显示现场数据（用户可以根据实际的需求在订货时注明）

· 同时兼有电流输出及电压输出功能

· 具有优良的防潮、防尘及防腐特性，防护等级为IP65。

如上所述。GF-3A用途非常广泛，它即可单独使用，也可配以适当的接口与计算机相连接，可组成自动称量系统。该产品可应用于建筑，治金，化工，科研等行业。由于该仪表具有良好的防护特性，所以也适用于野外及恶劣的环境条件下使用。

技术参数

量程范围：5～20MV　DC

线性误差：≤±0.05%F.S（电压输出）

　　　　　≤±0.1%F.S（电流输出）

输出特性：电压输出（0～10V），最大输出电流≤4mA

　　　　　电流输出（4～20mA），分辨率0.01mA

恒流负载：50～500Ω

恒流误差：≤±0.01%F.S

稳定性：零点变化≤0.1%.F.S/2h（电压输出）

＜±0.5%F.S/2h（电流输出）

量程变化≤0.1%F.S/2h（电压输出）

＜±0.5%F.S/2h（电流输出）

温度变化：对零点影响≤0.02%F.S/℃（电压输出）

　　　　　对量程影响≤0.02%F.S/℃（电压输出）

　　　　　对零点影响≤0.02%F.S/℃（电流输出）

　　　　　对量程影响≤0.02%F.S/℃（电流输出）

供桥电压：10VDC

工作环境：温度0～＋40℃　　　相对湿度30%～85%

电　　源：220V　50HZ

外型尺寸：70×220×140（mm）

安装定位尺寸：204.5×102.5（mm）

重　　量：约2kg

工作原理

当荷重传感器加上桥压并受载以后，其输出的毫伏直流信号通过屏蔽电缆输入到主放大器。本级电路由于共模仰制能力很强，因此具有良好的抗干扰能力。当传感器的型号或灵敏度不同时，可以根据需要进行适当的调节，以达到所需的输出

连接与校准

1.        按给出的连接说明，装换放大器的输入端接传感器，输出端接指示仪表，当选用转换放大器电压表，选用电流输出功能时，建议外接500欧姆的精密电阻。

2.        将220V交流电源接入转换放大器并妥善接地

3.       将万用表置于直流0~20伏档，测量“桥压，信好线”的四根导线：测有直流电压为10V的一对导线为桥压输出线，
