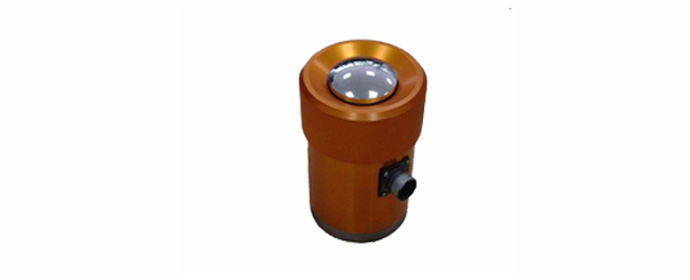

BHR-4压式负荷传感器
□ 用途特点: 规格齐全, 自振频率高
□主要技术指标：
灵敏度：100～700kg 1mv/V 1000kg以上 1.5mv/V
非线性：<±0.5%R.O
滞 后：<0.5%R.O
重复性：<0.5%R.OS
激励电压：推荐10V(AC或DC) 最大15V(AC或DC).
桥路阻抗：700Ω
工作温度: -10～50℃
零点温度影响：0.4%R.O/10℃
允许过载能力：20%RL
□量程规格：

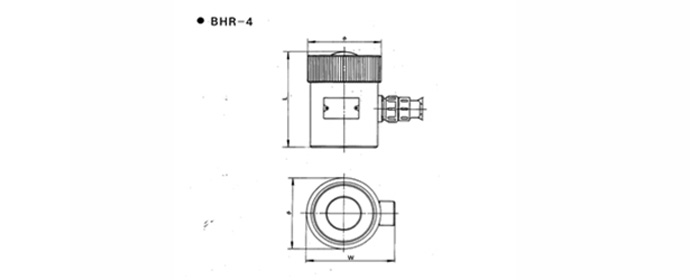

型 号/规格( Kg) | 外形尺寸mm( Ø×L×W) | 安装尺寸 | 外接线（航空接插件）： 激励电压：1+（红色），4-（白色） 输出信号：2+（绿色或黄色），3-（黑色或兰色） |
BHR-4/200 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/300 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/500 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/700 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/1000 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/1500 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/2 000 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/3 000 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/5 000 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/7 000 | Ø65×88×75 | Ø38×4-M6 | |
BHR-4/10 000 | Ø92×130×105 | Ø56×4-M8 | |
BHR-4/20 000 | Ø92×130×105 | Ø56×4-M8 | |
BHR-4/30 000 | Ø92×130×105 | Ø56×4-M8 | |
BHR-4/50 000 | Ø126×178×140 | Ø90×4-M10 | |
BHR-4/70 000 | Ø126×178×140 | Ø90×4-M10 | |
BHR-4/100 000 | Ø126×178×140 | Ø90×4-M10 |
